Опис

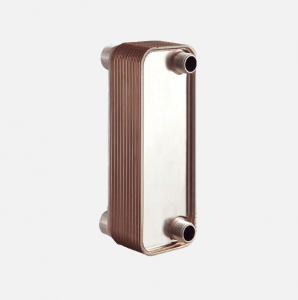

Пластинчастий теплообмінник Raymer B3-050-66 для нагріву теплових насосів “повітря-вода”.

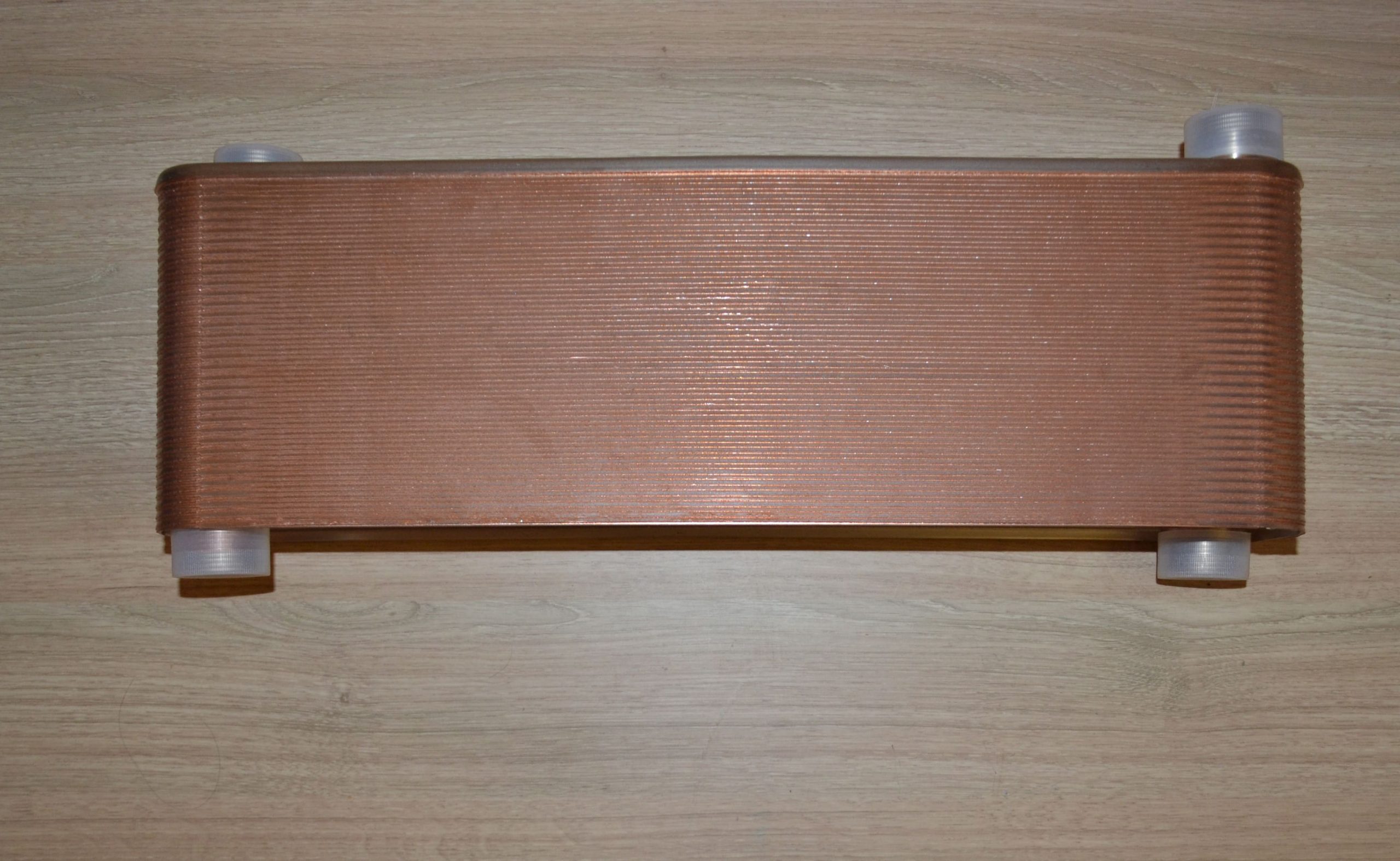

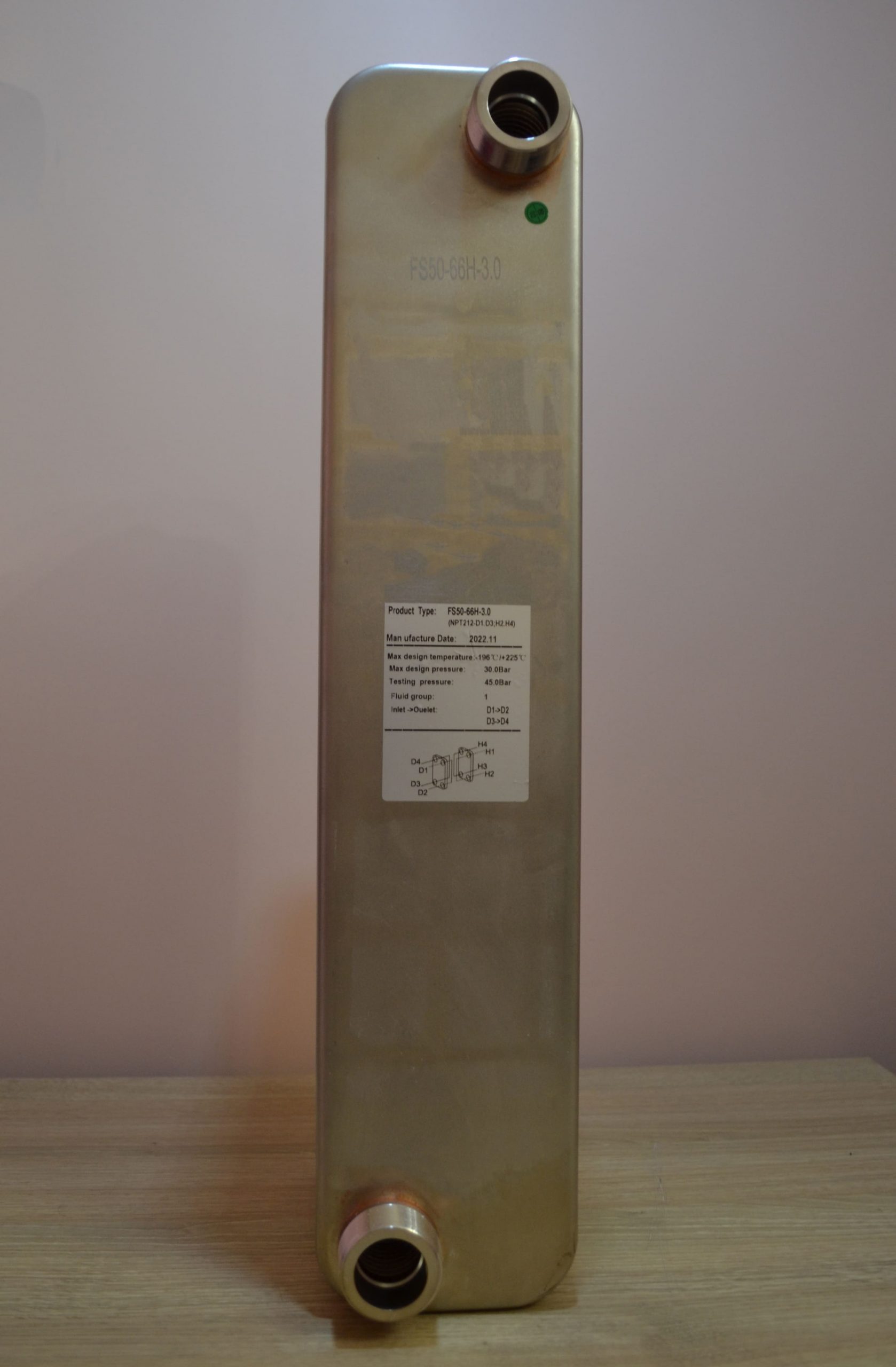

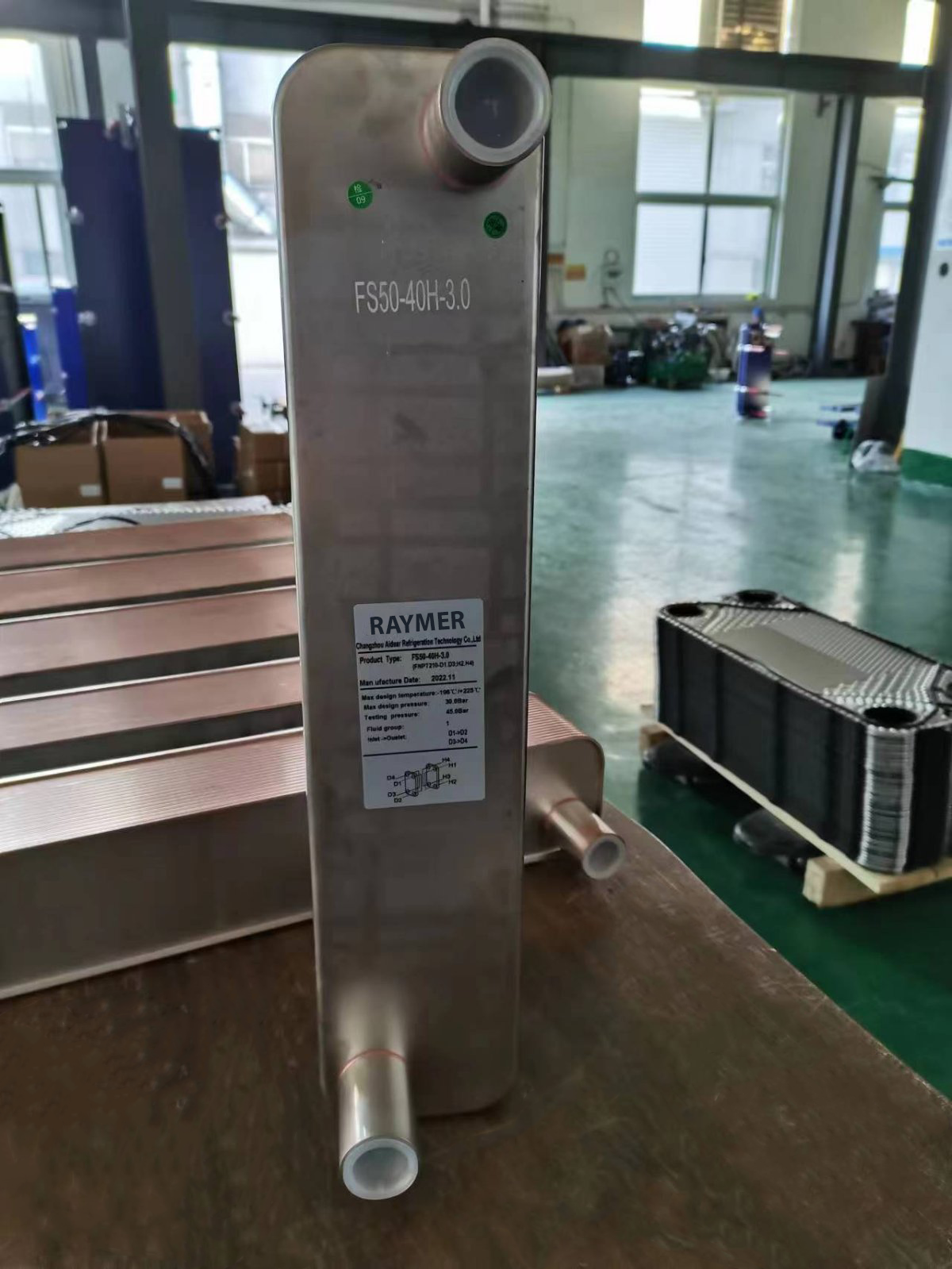

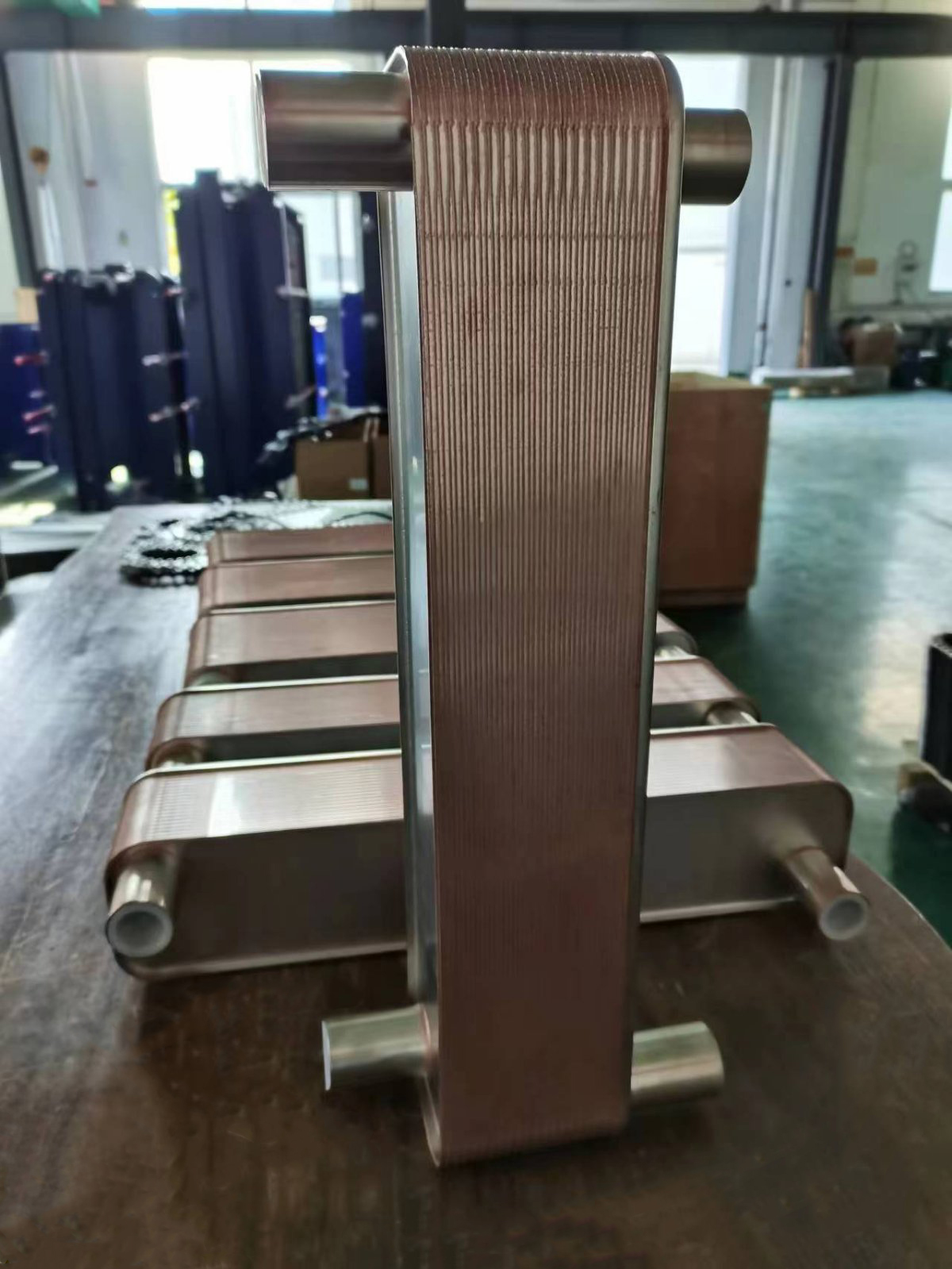

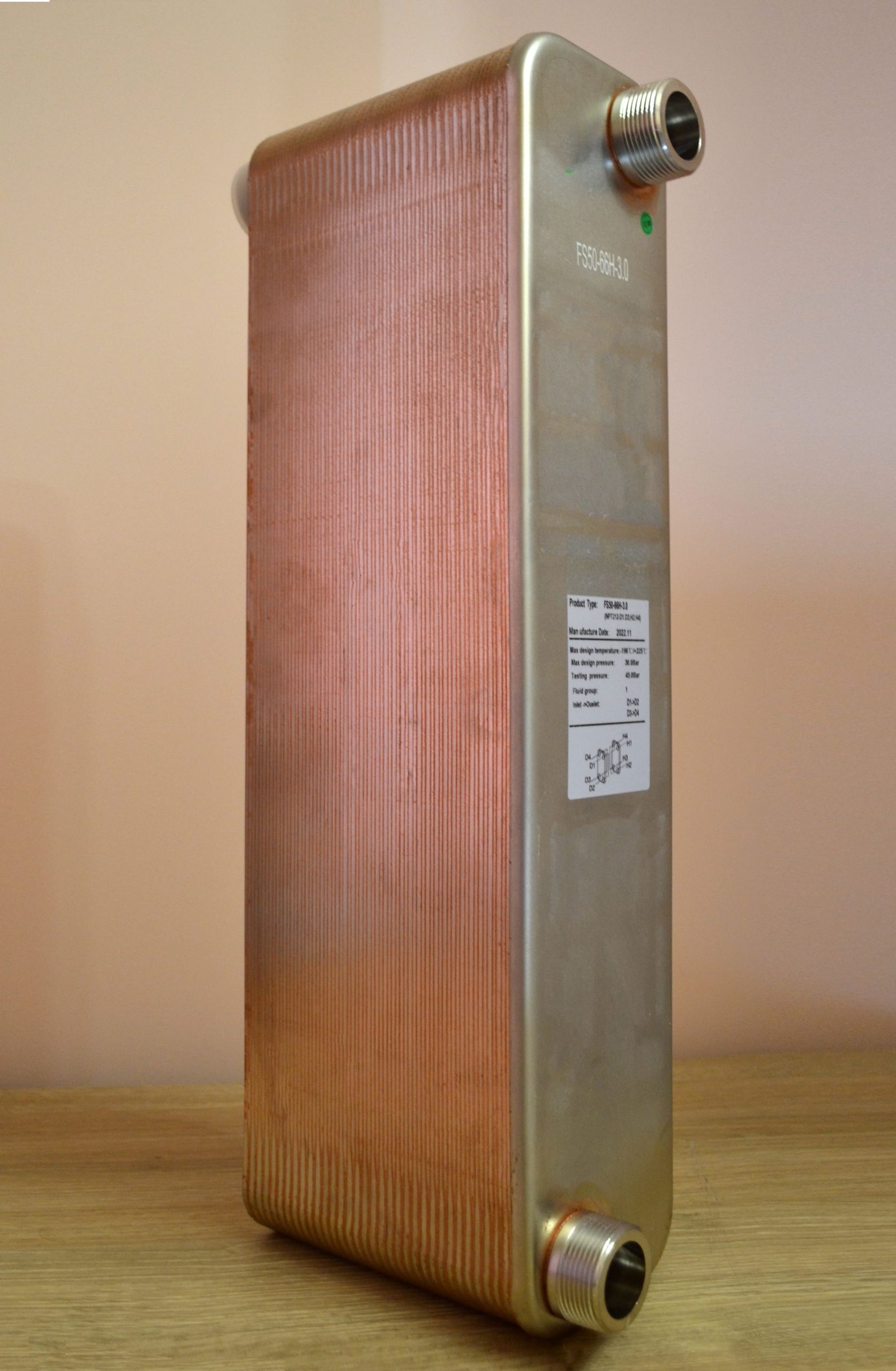

Мідні припаяні пластинчасті теплообмінники Raymer – це компактні, ефективні і необслуговувані рішення для нагріву та охолодження. Модель В3-050-66 має 66 пластин з нержавіючої сталі AISI 304. Вони встановлюються між двома фланцями і утворюють камери для рідин. Така конструкція забезпечує велику поверхню для теплообміну і підвищує ефективність теплообміну. Крім того, він забезпечує максимально можливий термін служби навіть в умовах надзвичайно високого розрахункового тиску.

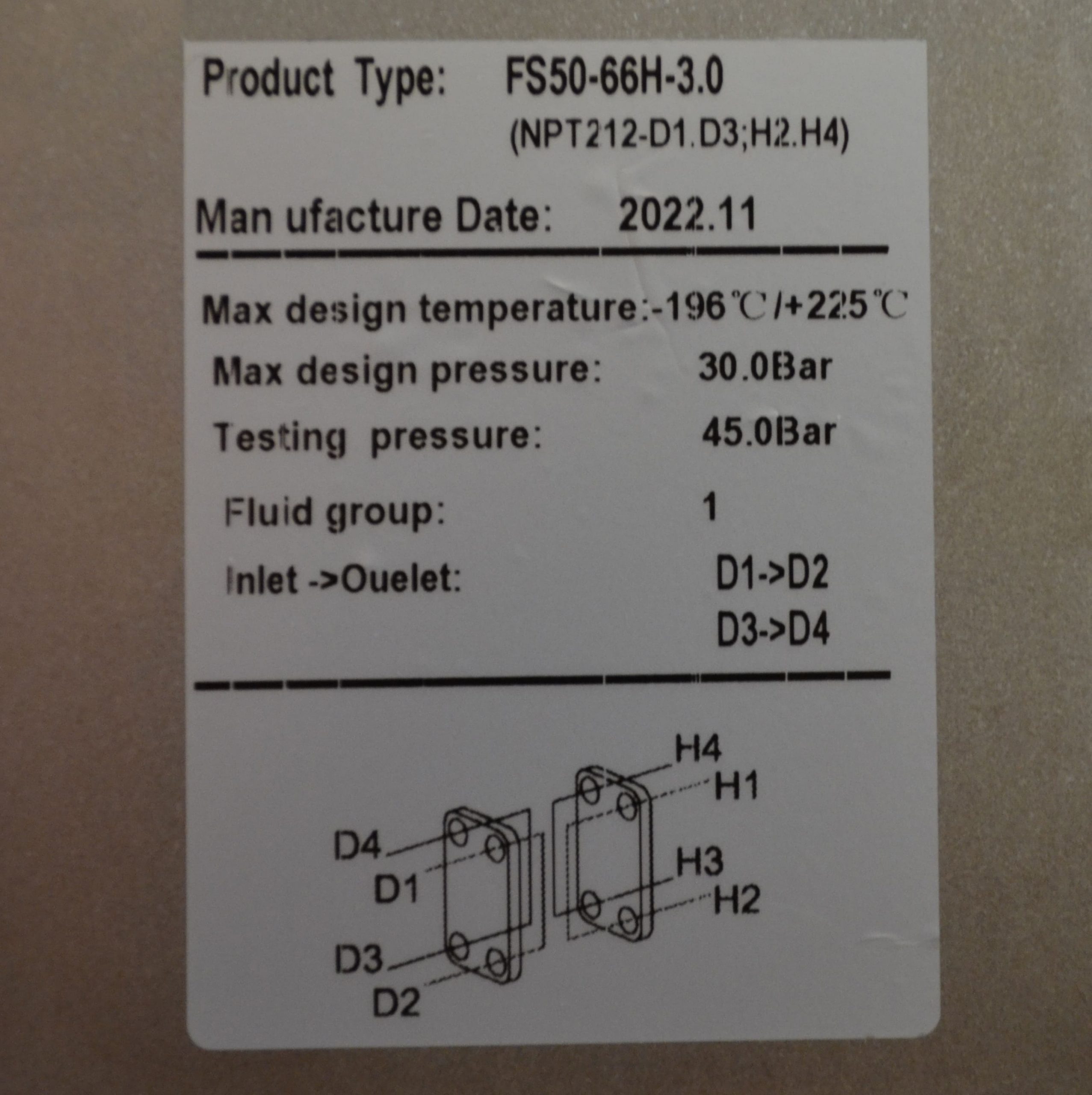

Характеристики теплообмінника Раймер Б3-050-66

• Кількість панелей (плит): 66 шт.
• Товщина панелей (плит): 0,4 мм
• Поверхня теплообміну: 3,2 м2
• Maтериал: Сталь ANSI 304
• Припій: мідь
• Діаметр з’єднання: F1, F3 – ГЗ 1 1/4″; F2, F4 ― ГЗ 1 1/4″
• Направление потока: F1- > F3; F4- > F2 Противоток
• Випробувальний тиск: 2,5 МПа (25 бар)
• Робочий тиск: 1,6 МПа (16 бар)
• Робоча температура: 0 ― 130°C.
• Вага: 16 кг
• Габаритні розміри в коробці: 540*230*135 мм
• Розмір: 525*163*110 мм

Пластинчасті теплообмінники передають теплову енергію з одного боку в інший, не змішуючи два продукти з двох сторін. Тому є можливість встановити їх між тепловим насосом і технологічним контуром, наприклад, розділити два контури.

При цьому холодоагент циркулює по зовнішньому контуру, по внутрішній воді в системі опалення. Це позбавить вас від розмірів опалювальної системи в разі тривалого відключення електроенергії.

Теплообмінник може працювати з тиском до 16 бар і температурою до 130 градусів за Цельсієм. Він також може використовуватися для охолодження або нагрівання рідин у різних галузях промисловості, таких як харчова, хімічна, нафтова та інші.

Пристрій легко розбирається для чищення та обслуговування. Він компактний і вимагає мало місця для установки. Крім того, Raymer B3-050-66 має низькі витрати на обслуговування та експлуатацію, що робить його привабливим для використання в різних середовищах.

Пластинчасті теплообмінники є дуже популярним вибором, в основному завдяки компактним розмірам і високоефективній конструкції, яку вони пропонують.

Стабільна тепловіддача

Легка паяна конструкція забезпечує набагато вищу теплову ефективність і на 75% менший слід, ніж порівнянна оболонка і трубки.

Ідеально підходить для використання з натуральними холодоагентами завдяки компактному сліду, оптимізованому дизайну плит і високому конструктивному тиску.

ЗАСТОСУВАННЯ:

• Роздільні схеми котла
• Водяне опалення
• Басейн з підігрівом
• Сонячні системи опалення
• Теплонасосні агрегати для сепарації з антифризом
• Випарники і конденсатори холодоагенту
• Охолоджувачі стисненого повітря
